一.概況
數顯恒溫磁力攪拌器作爲一種常用的實驗室設備，具有溫度控制精度高、攪拌效果好、操作簡便等特點。

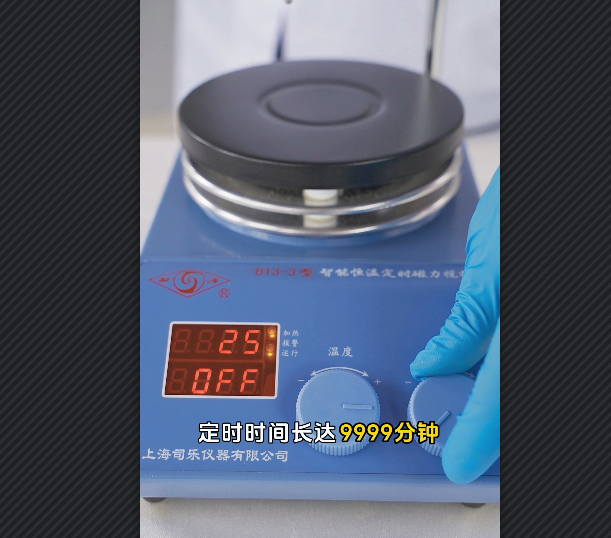

B15-3型恒溫數顯磁力攪拌器采用直流三相無刷電機驅動。控溫采用智能Pid方式自動控溫，台面溫度、液體溫度均可設定、控制、顯示。電子定時，精度高。定時時間長達9999分鍾。具有溫度、轉速、雙數顯功能。
二.B15-3型恒溫數顯磁力攪拌器主要參數
電 源：AC220V±10%
定時時間：0—9999min (min/級)
最大攪拌容量：10L
台面控溫精度：±0.5℃
攪拌轉速：50~1500r/min (10r/級)
液體控溫精度：±0.5℃
電機轉矩：80mN.M
溫度分辨率：0.1℃
加熱功率：800W
台面尺寸：Φ170mm
外形尺寸：330×195×125mm
控溫範圍：室溫~350℃
重量：4.4kg
傳感器分度号：PT100
台面溫度：0~350℃
三.指示燈和按鍵說明
顯示器：顯示溫度和轉速或根據儀表狀态顯示各類提示符；顯示器上行顯示溫度，下行顯示轉速，此時爲标準狀态；
加熱燈：按下溫度按鍵開啓溫度運行後，運行燈亮，有加熱輸出時加熱燈亮；
報警燈：當加熱盤溫度超過AP值350℃和AL50℃時常亮，加熱關閉，切斷加熱回路，蜂鳴器報警；
運行燈：當進行自整定時閃亮，當開啓加熱運行後常亮；
四.操作方法
1、將随機配件中的表杆旋入儀器右上角的螺紋孔内，固定好傳感器支架。
2、將儀器放置平穩後，插入溫度傳感器插頭并旋緊上面的鎖緊螺母，接上電源線，插動位。
3、把盛有溶液的容器放在工作台(黑色電爐盤)中心，容器中放入适當攪拌子一個(平底容器用圓柱形攪拌子，球形容器用紡錘形攪拌子。容器不可是鐵以及與磁性有關的材料制成，底厚不應大于10mm。)，調整溫度傳感器高度，使之放入溶液中10mm以上，保證溫度傳遞正确性。
4、打開儀器左邊的電源開關，顯示器數碼管和所有顯示燈亮，數秒後進入标準顯示狀态。
5、轉速鍵：旋一下進入修改轉速設定值，左旋爲減，右旋爲加，設定好後，待數字閃爍停止，點按開啓轉速，再點按關閉轉速。
6、溫度鍵：旋一下進入修改溫度設定值，左旋爲減，右旋爲加。設定好後，等待數字閃爍停止，點按溫度鍵啓動加熱，此時運行燈、加熱燈都亮。再次點按溫度鍵，停止加熱，運行燈、加熱燈都滅。
7、定時時間設定：長按溫度鍵，，LK提示符和數字“0”，放開點按。點按溫度鍵， rT顯示時間運行值、OFF爲無時間設定，一直運行； 第二次點按溫度鍵，T2顯示當前電爐盤上的溫度；第三次點按溫度鍵，ST爲定時時間設定，設定時間需旋轉溫度鍵，改變數字0~9999，如定時時間爲“0”時一直運行，運行時間爲1-9999分鍾；第四次點按溫度鍵，退出設定，進入标準狀态。如有定時時間，請先開啓轉速，然後再開啓加熱；當到達所設定的時間時，轉速和加熱同時關閉。
8、台面溫度設定：因用戶使用的特殊性，當液體溫度無法檢測時，可采用台面溫度控制。操作方法，拔掉測液體溫度傳感器就自動轉入内置台面中的溫度傳感器，台面溫度設定與液體溫度設定同樣操作。
9、查看設定轉速：輕微轉動轉速鍵，數字顯示原設定轉速，旋轉轉速鍵可改變原來設定的轉速。
10、查看設定溫度：輕微轉動溫度鍵，數字顯示原設定溫度，旋轉溫度鍵可改變原來設定的溫度。
11、查看定時剩餘時間：操作同7，顯示的數字就是剩餘的時間。
六.注意事項
1、若數碼管上半邊顯示“□□□□”則說明傳感器斷路，若數碼管下半邊顯示“□□□□”則說明傳感器短路，蜂鳴器響，按任意鍵消音；如果出現上述情況請仔細檢查傳感器，或更換傳感器。
2、在點按溫度鍵或轉速鍵時，應點按在旋鈕中心位置，且不能有轉動現象，否則會造成操作失誤。在操作時，顯示器進入标準狀态時再可操作另一項。如溫度或轉速顯示的數字閃爍不停，稍微旋動一下溫度或轉速鍵即可。
3、電源插座必須有可靠接地；
4、本機在使用時，容器中液體不能太滿，以免攪拌時溢出；
5、加熱盤在工作時溫度很高，電源線、溫度傳感器引線等應遠離，更不能接觸；
6、斷電後方可清洗，顯示器上的污漬用軟布或棉紙擦拭。
七.附件
電源線1根，攪拌子1套，長短表杆各1根，溫度傳感器1個，溫度傳感器支架1套。
